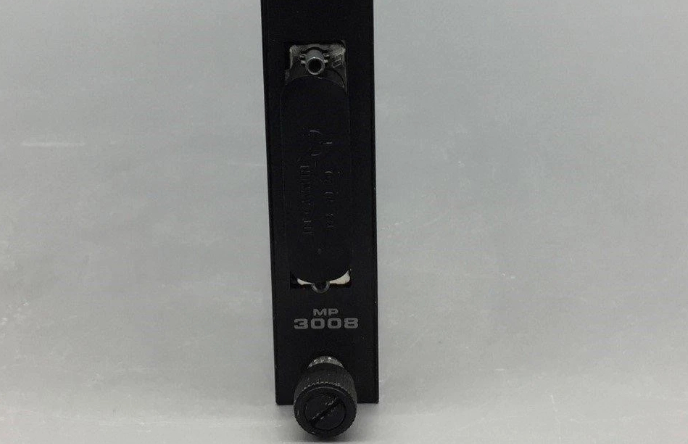

Procesador principal TRICONEX 3008 Invensys para sistemas Tricon

3008 Invensys TRICONEX Procesadores principales

Detalles del producto:

Descripción:

Los procesadores principales del modelo 3008 están disponibles para sistemas Tricon v9.6 y posteriores.
Para las especificaciones detalladas, véase el
Guía de planificación e instalación para
Sistemas Tricon.
En el Parlamento Europeo hay que instalar tres diputados.
chasis principal de cada sistema Tricon.
Cada diputado comunica de forma independiente
con su subsistema de E/S y ejecuta la
programa de control escrito por el usuario.
Secuencia de eventos (SOE)
y sincronización de tiempo
Durante cada escaneo, los MP inspeccionan
Variables discretas designadas para el estado
Los cambios conocidos como eventos.
Cuando ocurre el evento, los diputados guardan el actual
estado variable y marca de tiempo en el
el amortiguador de un bloque SOE.
Si se utilizan múltiples sistemas Tricon
En la actualidad, el número de usuarios de Internet está aumentando.
La capacidad de sincronización garantiza una
base de tiempo coherente para una empresa estatal efectiva
el sello de tiempo.
El diagnóstico
Los diagnósticos extensos validan el
la salud de cada MP, módulo de E/S y
canal de comunicación.
Las fallas se registran y enmascaran por el
circuito de votación de mayoría de hardware.
Las fallas persistentes se diagnostican y el
El módulo errante ha sido reemplazado.
El diagnóstico de MP realiza las siguientes tareas:
• Verificar la memoria de programa fijo y
RAM estática
• Prueba todas las instrucciones básicas del procesador y del punto flotante y el funcionamiento
modos
• Valida la memoria del usuario mediante
el circuito de votación de hardware de TriBus
• Verifique la interfaz de memoria compartida
con cada comunicación de E/S
procesador y canal
• Verifique el apretón de manos y interrumpa
señales entre la CPU, cada I/O
procesador de comunicación y
canal
• Compruebe cada comunicación de entrada/salida
procesador y canal
microprocesador, memoria de memoria, compartido
acceso a la memoria y loopback de los transceptores RS485
• Verifique el TriClock y el TriBus
las interfaces
