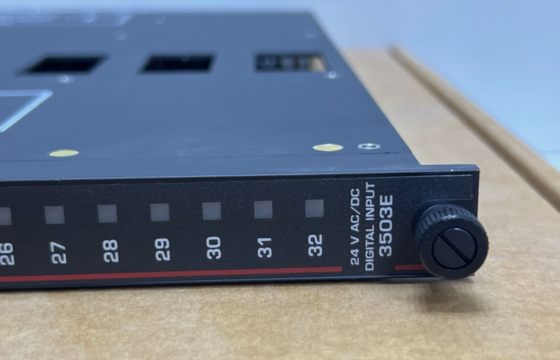

3503E módulos de entrada digital de Invensys Triconex

3503E Módulos de entrada digital Triconex Invensys

Detalles del producto:

Descripción:

Cada módulo de entrada digital (DI) TMR tiene tres canales de entrada aislados que procesan independientemente todos los datos de entrada al módulo. Un microprocesador en cada canal escanea cada punto de entrada, compila datos y los transmite a los procesadores principales a petición. Luego, los datos de entrada se votan en los procesadores principales justo antes del procesamiento para garantizar la máxima integridad. Todas las rutas de señal críticas están triplicadas al 100 por ciento para garantizar la seguridad y la máxima disponibilidad.

Cada canal acondiciona las señales de forma independiente y proporciona aislamiento óptico entre el campo y el Tricon.

Todos los módulos de entrada digital TMR mantienen diagnósticos completos y continuos para cada canal. La falla de cualquier diagnóstico en cualquier canal activa el indicador de falla del módulo, que a su vez activa la señal de alarma del chasis. El indicador de falla del módulo apunta a una falla del canal, no a una falla del módulo.

El módulo está garantizado para funcionar correctamente en presencia de una sola falla y puede continuar funcionando correctamente con ciertos tipos de fallas múltiples. Los modelos 3505E pueden autoevaluarse para detectar condiciones de encendido permanente donde el circuito no puede saber si un punto ha pasado al estado APAGADO. Dado que
la mayoría de los sistemas de seguridad se configuran con una capacidad de desenergización para disparo, la capacidad de detectar puntos APAGADOS es una característica importante. Para probar las entradas de encendido permanente
, se cierra un interruptor dentro del circuito de entrada para permitir que el circuito de aislamiento óptico lea una entrada cero (APAGADO). La última lectura de datos se congela en el procesador de comunicación de E/S mientras se ejecuta la prueba.

Todos los módulos de entrada digital TMR admiten la capacidad de repuesto en caliente y requieren un panel de terminación externo (ETP) separado con una interfaz de cable al plano posterior de Tricon. Cada módulo está codificado mecánicamente para evitar una instalación incorrecta en un chasis configurado.
