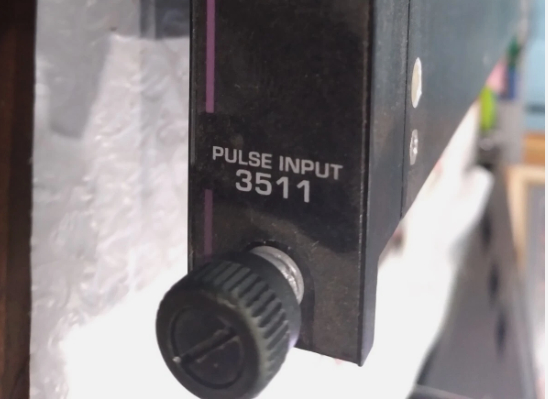

3511 Módulo de entrada de pulso de Invensys Triconex

3511 Módulo de entrada de pulsos Invensys Triconex

Detalles del producto:

Descripción:

El módulo de entrada de pulsos (PI) 3511 proporciona ocho entradas de alta frecuencia muy sensibles. Está optimizado para su uso con sensores de velocidad magnéticos no amplificados comunes en equipos rotativos como turbinas o compresores. El módulo detecta las transiciones de voltaje de los dispositivos de entrada del transductor magnético, acumulándolas durante una ventana de tiempo seleccionada (medición de velocidad).

El conteo resultante se utiliza para generar una frecuencia o RPM que se transmite a los procesadores principales. El conteo de pulsos se mide con una resolución de 1 microsegundo. El módulo PI incluye tres canales de entrada aislados. Cada canal de entrada procesa de forma independiente todos los datos de entrada al módulo y pasa los datos a los procesadores principales, que votan sobre los datos para garantizar la máxima integridad.

Cada módulo proporciona diagnósticos continuos completos en cada canal. La falla de cualquier diagnóstico en cualquier canal activa el indicador de falla,
que a su vez activa la señal de alarma del chasis. El indicador de falla simplemente indica una falla del canal, no una falla del módulo. Se garantiza que el módulo funcione correctamente en presencia de una sola falla y puede continuar funcionando correctamente con ciertos tipos de fallas múltiples.

El módulo de entrada de pulsos admite módulos de repuesto en caliente.

Características de entrada (acoplado a CA, diferencial balanceado)
Tasa de actualización 25 ms, típica
Impedancia (carga) > 8 KW, 20 KW típica
Rango de modo común -100 VCC a +100 VCC pico a pico
Rango de modo normal 1.5 V a 200 V pico a pico
Protección de sobre rango ±150 VCC, continuo
Histeresis 150 milivoltios, típica
Forma de onda Seno, cuadrado, pulso, etc.
Ciclo de trabajo 10% a 90%
Frecuencia 20 Hz a 20.000 Hz
Rango de corriente 0-20 mA (derivación de 250 ohmios)
