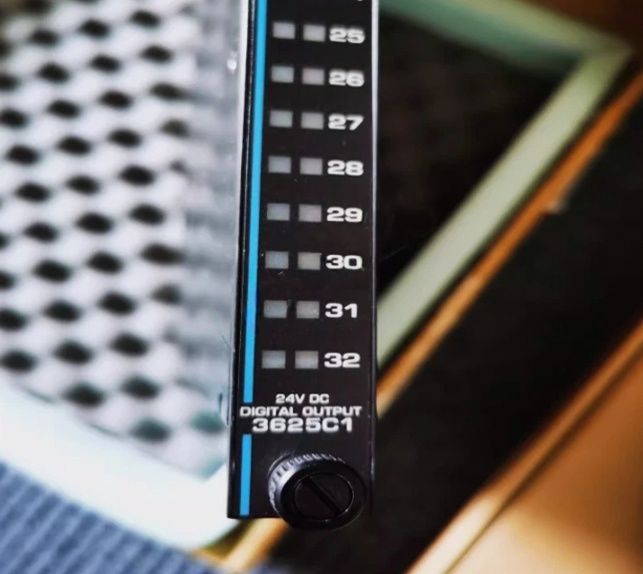

3625C1 Módulo de salida digital supervisado de Triconex

3625C1 Módulo de salida digital supervisada Invensys Triconex

Detalles del producto:

Descripción:

Diseñados para los programas de control más críticos, los módulos de salida digital supervisada (SDO) satisfacen las necesidades de los sistemas cuyas salidas permanecen en un
estado único durante períodos prolongados (en algunas aplicaciones, durante años). Un módulo SDO recibe señales de salida de los procesadores principales en cada uno de los tres canales. Cada conjunto de tres señales se somete a votación mediante un conmutador de salida cuadruplicado totalmente tolerante a fallos, cuyos elementos son transistores de potencia, de modo que una señal de salida votada se transmite a la terminación de campo.

Cada módulo SDO tiene circuitos de retroalimentación de voltaje y corriente junto con diagnósticos en línea sofisticados que verifican el funcionamiento de cada salida
conmutador, el circuito de campo y la presencia de una carga. Este diseño proporciona una cobertura completa de fallos sin necesidad de influir en la señal de salida.
Los módulos se denominan “supervisados” porque la cobertura de fallos se extiende para incluir posibles problemas de campo. En otras palabras, el circuito de campo es supervisado por el módulo SDO para que se puedan detectar las siguientes fallas de campo:

• Pérdida de energía o fusible fundido

• Carga abierta o faltante

• Un cortocircuito de campo que resulte en que la carga se energice por error

• Una carga en cortocircuito en el estado desenergizado

La falta de detección de voltaje de campo en cualquier punto de salida energiza el indicador de alarma de energía. La falta de detección de la presencia de una carga energiza el indicador de alarma de carga. Todos los módulos SDO admiten módulos de repuesto en caliente y requieren un panel de terminación externo (ETP) separado con una interfaz de cable al plano posterior Tricon
