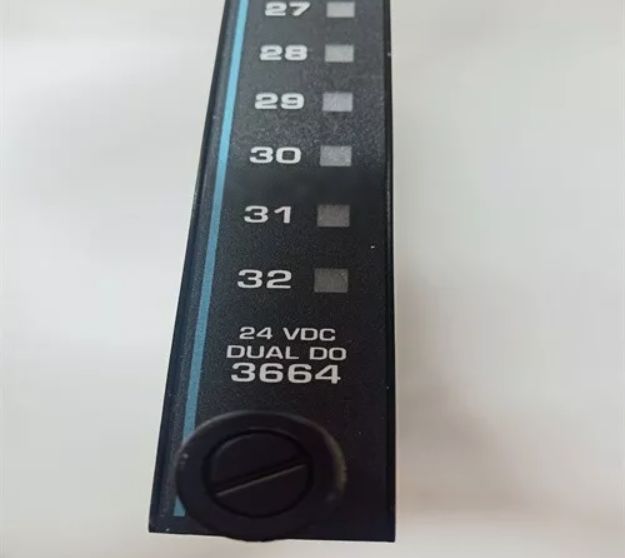

3664 Módulo de salida digital doble Invensys Triconex

3664 Módulo de salida digital doble de Invensys Triconex

Detalles del producto:

Descripción:

Los módulos de salida digital dual (DDO) reciben señales de salida de los procesadores principales a lo largo de una sola trayectoria paralela o en serie, y aplican un proceso de votación de 2 de 3 individualmente a cada interruptor.Los interruptores producen una señal de salida que luego se pasa a la terminación del campoMientras que el circuito de salida cuadruplicado en los módulos TMR proporciona redundancia múltiple para todas las rutas de señal críticas, el circuito dual proporciona redundancia suficiente para garantizar un funcionamiento seguro.

El módulo dual está optimizado para aquellos programas de control críticos para la seguridad donde el bajo costo es más importante que la máxima disponibilidad.Los módulos de salida digital dual tienen un circuito de voltaje-loopback que verifica el funcionamiento de cada interruptor de salida independientemente de la presencia de una carga
Si la tensión del campo detectado no coincide con el estado ordenado del punto de salida, se activa el
Indicador de alarma de carga y fusible.

Además, se realizan diagnósticos continuos en cada canal y circuito de un módulo de salida digital dual.que a su vez activa la señal de alarma del chasisUn módulo dual funciona correctamente en la presencia de la mayoría de los fallos individuales y puede funcionar correctamente con algunos tipos de fallas múltiples, pero los fallos de apagado son una excepción.Si uno de los interruptores de salida tiene un fallo bloqueado, la salida pasa al estado OFF y puede producirse un fallo durante el cambio a un módulo de repuesto caliente.

Los módulos de salida digitales duales admiten la capacidad de repuesto caliente que permite la sustitución en línea de un módulo defectuoso.
con llave para evitar una instalación incorrecta en un chasis configurado.

Los módulos de salida digital dual requieren un panel de terminación externo (ETP) separado con una interfaz de cable al plano trasero de Tricon.,Así que la potencia del campo debe estar conectada a cada punto de salida en la terminación del campo.
