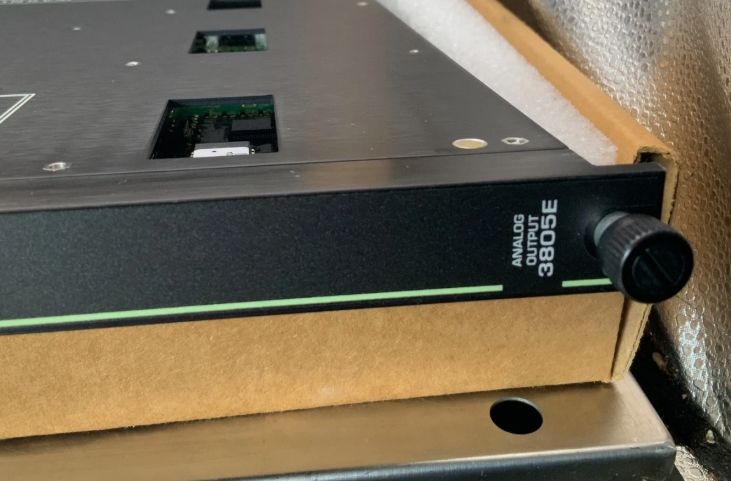

Módulo de la salida analógica de Invensys Triconex 3805E

3805E Módulo de salida analógica de Invensys Triconex

Detalles del producto:

Descripción:

Un módulo de salida analógica (AO) recibe señales de salida del módulo del procesador principal en cada uno de los tres canales.Cada conjunto de datos se vota y se selecciona un canal saludable para impulsar las ocho salidasEl módulo supervisa sus propias salidas de corriente (como voltajes de entrada) y mantiene una referencia de voltaje interna para proporcionar información de autocalibración e estado del módulo.Cada canal en el módulo tiene un circuito de circuito de circuito que verifica la precisión y la presencia de señales analógicas independientemente de la presencia de carga o la selección del canalEl diseño del módulo evita que un canal no seleccionado conduzca una señal analógica al campo.

Además, se realizan diagnósticos continuos en cada canal y circuito del módulo.que a su vez activa la alarma del chasisEl indicador de falla del módulo indica simplemente una falla del canal, no una falla del módulo.La detección de circuito abierto se proporciona mediante un indicador de carga que se activa si el módulo no puede conducir corriente a una o más salidas.

El módulo dispone de fuentes de alimentación de circuito redundantes con indicadores de potencia y fusibles individuales llamados PWR1 y PWR2.Cada módulo de salida analógica requiere hasta 1 amp @ 24-42.5 voltios. Un indicador de carga se activa si se detecta un circuito abierto en uno o más puntos de salida. PWR1 y PWR2 están encendidos si está presente la potencia del circuito.
