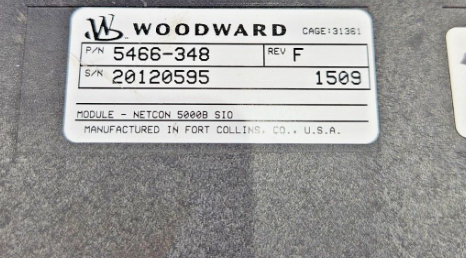

5466-348 Woodward NetCon 5000B SIO Módulo

5466-348 Módulo NetCon de Woodward

Detalles del producto:

Información adicional:

Descripción:

Este módulo controlador de actuador recibe información digital de la CPU y genera cuatro señales de controlador de actuador proporcionales. Estas señales son proporcionales y su rango máximo es de 0 a 25 mAdc o de 0 a 200 mAdc. La Figura 10-5 es un diagrama de bloques del módulo controlador de actuador de cuatro canales. El sistema escribe valores de salida en la memoria de doble puerto a través de la interfaz de bus VME.

El microcontrolador escala los valores utilizando constantes de calibración almacenadas en EEPROM y programa las salidas para que ocurran en el momento adecuado. El microcontrolador monitorea el voltaje y la corriente de salida de cada canal y alerta al sistema de cualquier falla de canal y carga. El sistema puede individualmente
deshabilitar los controladores de corriente. Si se detecta una falla que impide el funcionamiento del módulo, ya sea por el microcontrolador o por el sistema, el LED de FALLA se iluminará.

10.3.3—Instalación
Los módulos se deslizan en las guías de la tarjeta en el chasis del control y se conectan a la placa base. Los módulos se mantienen en su lugar mediante dos tornillos, uno en la parte superior y otro en la parte inferior del panel frontal. También en la parte superior e inferior del módulo hay dos manijas que, cuando se accionan (se empujan hacia afuera), mueven los módulos lo suficiente para que las tarjetas se desconecten de los conectores de la placa base.

10.3.4—Referencia FTM
Vea el Capítulo 13 para obtener información completa sobre el cableado de campo para el Módulo de Actuador de Cuatro Canales FTM. Consulte el Apéndice A para obtener una referencia cruzada del número de pieza para módulos, FTM y cables.

10.3.5—Solución de problemas
Cada módulo de E/S tiene un LED de falla rojo, que indica el estado del módulo. Este LED ayudará con la solución de problemas si el módulo tiene algún problema. Un LED rojo fijo indica que el controlador del actuador no se está comunicando con el módulo de la CPU. Los LED rojos parpadeantes indican un problema interno con el módulo y se recomienda reemplazar el módulo.
