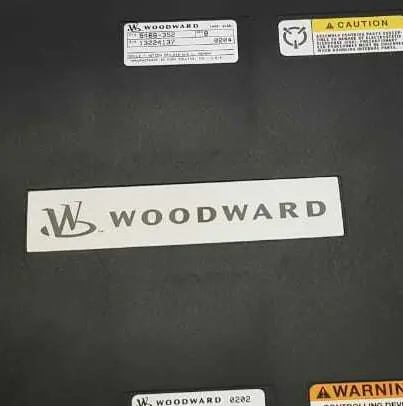

5466-352 Woodward Netcon CPU_040 sin memoria LL

5466-352 Woodward NETCON CPU_040 W/O LL Memoria

Detalles del producto:

Información adicional:

Descripción:

Este módulo del controlador del actuador recibe información digital de la CPU y genera cuatro señales proporcionales entre el actuador y el controlador.Estas señales son proporcionales y su rango máximo es de 0 a 25 mAdc o de 0 a 200 mAdc.La figura 10-5 es un diagrama de bloques del módulo actuador de cuatro canales. El sistema escribe valores de salida a la memoria de doble puerto a través de la interfaz de bus VME.

El microcontrolador escala los valores utilizando constantes de calibración almacenadas en EEPROM, y programa las salidas para que ocurran en el momento adecuado.El microcontrolador monitorea el voltaje de salida y la corriente de cada canal y alerta al sistema de cualquier canal y las fallas de cargaEl sistema puede
Si se detecta un fallo que impida el funcionamiento del módulo, ya sea por el microcontrolador o por el sistema, se iluminará el LED de fallo.

10.3.3Instalación
Los módulos se deslizan en guías de tarjetas en el chasis del control y se conectan a la placa base.También en la parte superior e inferior del módulo hay dos manijas que, cuando se cambia (se empuja hacia afuera), mueve los módulos hacia afuera lo suficiente para que las placas desconecten los conectores de la placa base.

10.3.4FTM Referencia
Véase el capítulo 13 para obtener información completa sobre el cableado de campo para el módulo de accionamiento de cuatro canales FTM. Véase el apéndice A para la referencia cruzada del número de piezas para módulos, FTM y cables.

10.3.5Solución de problemas
Cada módulo de E/S tiene un LED rojo de falla, que indica el estado del módulo.Un LED rojo sólido indica que el controlador del actuador no se comunica con el módulo de la CPULos LED rojos intermitentes indican un problema interno con el módulo y se recomienda su sustitución.
