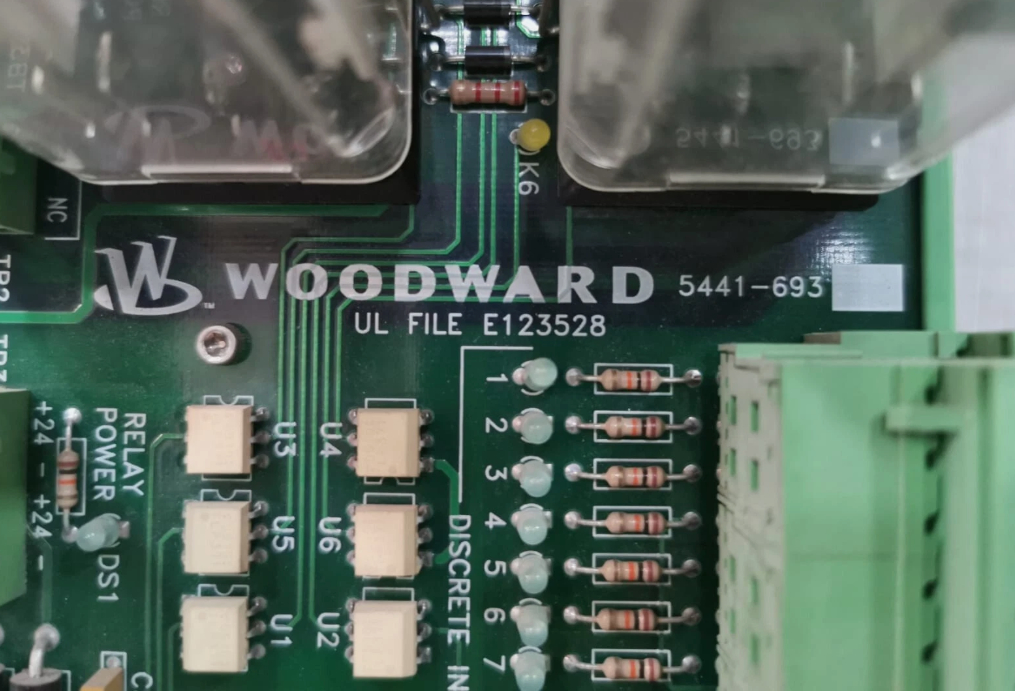

5441-693 Módulo de E/S digital de Woodward

El módulo de entrada/salida digital de Woodward

Detalles del producto:

Información adicional:

Descripción:

El Vertex-Pro es un control basado en microprocesador con software de aplicación integral diseñado para controlar un motor y su carga del compresor de un o dos bucles.Las fases de tres y cuatro compresores de bucle pueden ser una opción para algunos sistemasLa arquitectura de control del compresor se basa en el patrón del control del compresor 505CC-2.
El control anti-surge del compresor ofrece al usuario la opción de elegir entre dos algoritmos: el algoritmo anti-surge estándar de Woodward o un diseño de curva de surge universal.El algoritmo estándar compensa las condiciones cambiantes del gas/del proceso, mientras que el algoritmo universal utiliza un invariante
Al igual que el 505CC-2, el Vertex-Pro utiliza un software configurable para una máxima flexibilidad de campo.
El hardware de control utiliza el MicroNetTM Plus. El MicroNet Plus es un controlador digital basado en microprocesadores de 32 bits y un controlador basado en VME, sistema de control modular con CPU redundante o simple,Opciones de suministro de energía y módulos de E/SLas CPU y los módulos de E/S pueden ser simples o redundantes, dependiendo de las necesidades del cliente.Un sistema simple puede ser actualizado a un sistema redundante simplemente añadiendo un segundo CPU y módulos de E/S y cambiando una configuración de software menorLos módulos de E/S permiten la sustitución en caliente sin quitar la energía de control.
El Sistema Operativo MicroNet, junto con el Programa de Aplicación Gráfica GAPTM de Woodward, produce un poderoso entorno de control.La estructura de grupo de velocidad única de Woodward asegura que las funciones de control se ejecutarán deterministicamente en los grupos de velocidad definidos por el ingeniero de aplicacionesEs crítico.
Los circuitos de control pueden procesarse en 5 milisegundos.La estructura de los grupos de tipos evita la posibilidad de cambiar la dinámica del sistema añadiendo un código adicional.El control es siempre determinista y predecible.
Las comunicaciones con la plataforma MicroNet están disponibles para programar y mantener el control, así como para interactuar con otros sistemas (DCS de planta, HMI, etc.).El código de la aplicación se genera mediante el uso de Woodward's GAP pro
