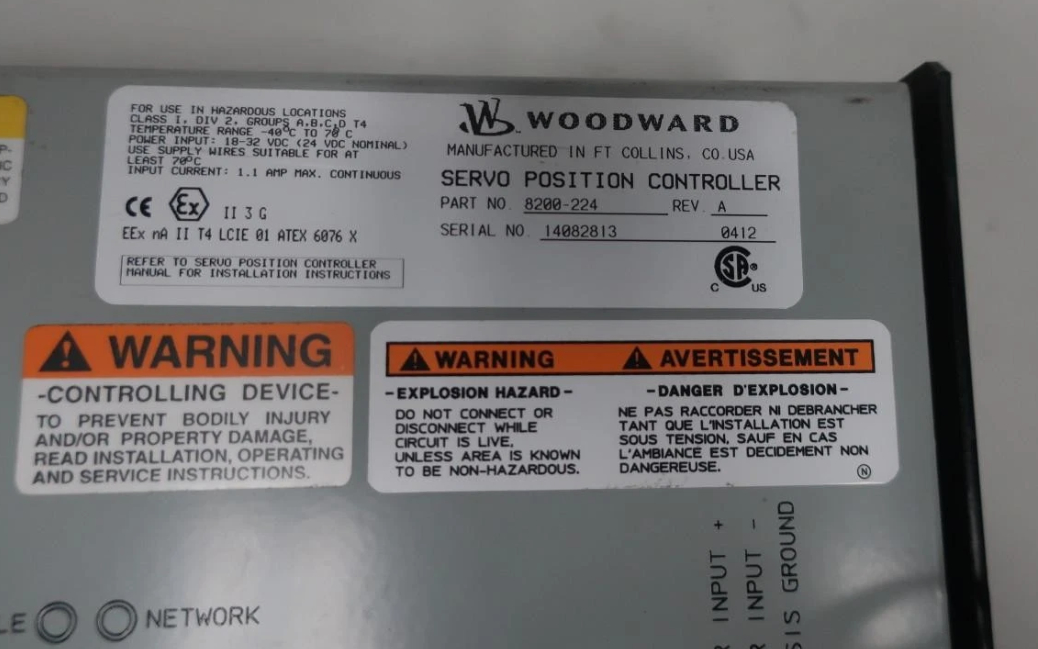

8200-224 Controlador de posición de servo de Woodward

8200-224 Controlador de posición servo de Woodward

Detalles del producto:

Información adicional:

Descripción:

El 8200-226 es el último modelo lanzado del SPC (Servo Position Controller).El SPC posiciona un actuador hidráulico o neumático basado en una señal de demanda de posición recibida de un mandoEl SPC posiciona un actuador de una sola bobina utilizando dispositivos de retroalimentación de posición única o dual. La señal de demanda de posición se puede enviar al SPC a través de DeviceNet, 4 ¢ 20 mA, o ambos.Un programa de software que se ejecuta en una computadora personal (PC) permite al usuario configurar y calibrar fácilmente el SPC.

La herramienta de servicio SPC se utiliza para configurar, calibrar, ajustar, monitorear y solucionar problemas de un SPC. La herramienta de servicio se ejecuta en un PC y se comunica con el SPC a través de una conexión serial.El conector de puerto serie es un 9-pin sub-D enchufe y utiliza un cable directo para conectarse a la PCWoodward ofrece un kit de adaptador USB a 9 pines para ordenadores nuevos que no tengan un conector serie de 9 pines (P/N 8928-463).

Este kit contiene un adaptador USB, software y un cable serie de 1,8 m (6 pies).) El SPC se configura utilizando el editor de archivos de configuración de la herramienta de servicio SPC para crear un archivo que luego se carga en el SPC.. La herramienta de servicio SPC también puede leer una configuración existente desde un SPC en el editor de archivos de configuración.

La primera vez que un SPC se conecta a un actuador, debe calibrarse al transductor de retroalimentación de posición del actuador.La calibración también puede ser realizada por el control a través del enlace DeviceNetEl procedimiento de calibración se puede encontrar en el archivo de ayuda GAPTM.

El SPC requiere una fuente de voltaje de 18 a 32 Vdc, con una capacidad de corriente de 1.1 A máximo. Si se utiliza una batería para la energía de funcionamiento, un cargador de batería es necesario para mantener un voltaje de alimentación estable.La línea eléctrica debe estar protegida con un 5 A, fusible de 125 V capaz de soportar una corriente de 20 A, 100 ms cuando se aplica energía.
