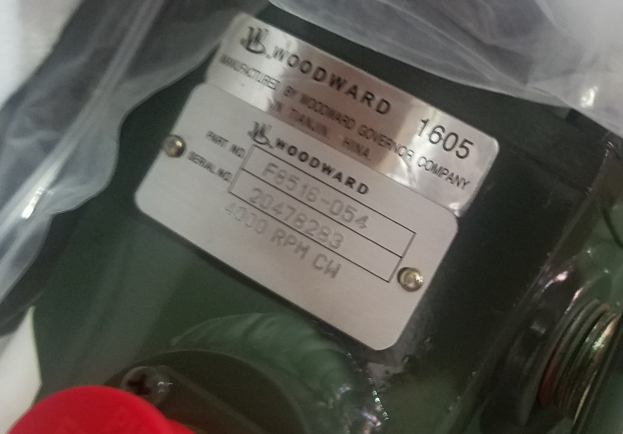

F8516-054 Woodward TG-13 Gobernador

Los modelos Woodward TG-13 y TG-17 son gobernadores mecánicos-hidráulicos de caída de velocidad para controlar turbinas de vapor, aplicaciones donde no se requiere un funcionamiento isócrono (velocidad constante).

Los gobernadores TG-13 y TG-17 tienen un recorrido máximo del eje terminal de 40 grados. El recorrido recomendado desde la posición sin carga hasta la posición de carga completa es de 2/3 del recorrido total del gobernador. Consulte la Figura 1-1 para obtener una representación gráfica de la capacidad máxima de trabajo de los gobernadores y la información relacionada con el recorrido del eje terminal del gobernador.

La salida del gobernador se proporciona a través de un eje terminal estriado que se extiende desde ambos lados de la carcasa. La bomba interna para los gobernadores está dimensionada para operar en rangos de velocidad estándar: • 1100 a 2400 rpm • 2400 a 4000 rpm • 4000 a 6000 rpm El gobernador TG-13 funciona con una presión de aceite interna de 1034 kPa (150 psi), y el TG-17 funciona con una presión de aceite interna de 1379 kPa (200 psi). Cualquiera de los gobernadores se ajusta al rango de velocidad especificado por el cliente al momento del pedido. El gobernador de alta velocidad (4000 a 6000 rpm) puede requerir un intercambiador de calor en algunas aplicaciones (consulte el final del Capítulo 2, ¿Cuándo es necesario un intercambiador de calor?). Ambos gobernadores son capaces de controlar a un rango de velocidad inferior al especificado con alguna pérdida de par de salida y rendimiento.

Los gobernadores están disponibles con una carcasa de hierro fundido o una carcasa de aluminio fundido a presión. Se requiere caída de velocidad para un funcionamiento estable del gobernador. La caída se establece en fábrica, pero es ajustable internamente. Hay dos formas de ajuste de velocidad disponibles. El ajuste de velocidad por tornillo es estándar. El ajuste de velocidad por palanca es opcional y se proporciona mediante un conjunto de eje estriado que se extiende desde ambos lados de la cubierta.
