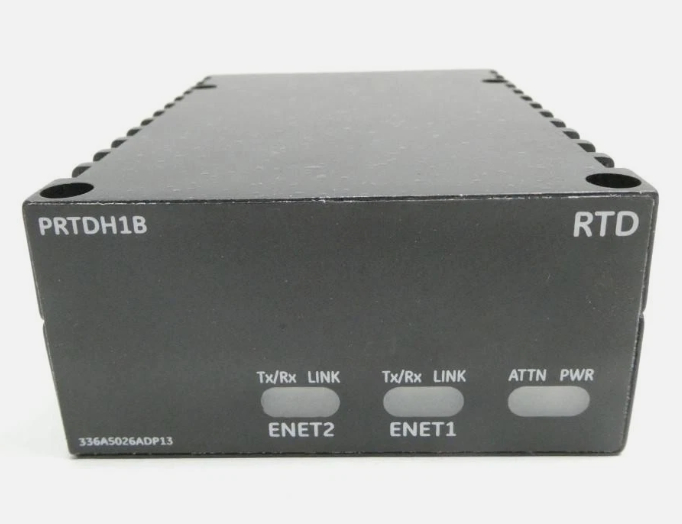

IS220PRTDH1B Paquete de entrada RTD GE

El IS220PRTDH1B es un módulo de entrada RTD fabricado por General Electric (GE) y forma parte de la serie Mark VIe de sistemas de control distribuido.

El módulo se utiliza principalmente para la medición de temperatura y utiliza el puerto de entrada de la sonda de temperatura de resistencia (RTD) para conectarse a la red Ethernet de E/S y proporcionar capacidades de adquisición y procesamiento de datos de temperatura de alta precisión.

El módulo IS220PRTDH1B admite la adquisición en tiempo real de señales de temperatura a través de la conexión a la placa de terminales de entrada RTD.

El módulo contiene una placa de procesamiento, que es la parte central compartida por todos los módulos de E/S distribuidos Mark VIe, y también está equipado con una placa de adquisición dedicada a la función de entrada de termopar para garantizar una conversión y procesamiento de señales eficientes.

El módulo de entrada RTD solo admite la operación simplex, lo que significa que los datos solo se pueden transmitir en una dirección a la vez.

El módulo se alimenta mediante una entrada de alimentación de tres pines y se conecta a la placa de terminales correspondiente a través de un conector DC-37 pines.

El módulo está equipado con interfaces Ethernet RJ45 duales para la salida de datos y tiene indicadores LED para proporcionar funciones de diagnóstico intuitivas, lo que permite a los usuarios comprender el estado de funcionamiento del dispositivo en tiempo real.

El módulo IS220PRTDH1B admite hasta 8 entradas RTD, mientras que la placa de terminales TRTD se puede ampliar para admitir 16 entradas RTD.

Esto permite que el sistema procese eficientemente múltiples fuentes de señal al realizar la adquisición de temperatura, lo que lo hace adecuado para entornos complejos de control de automatización industrial.
