23BA22 1KGT004800R5002 Tabla del módulo de control de salida de comando de ABB

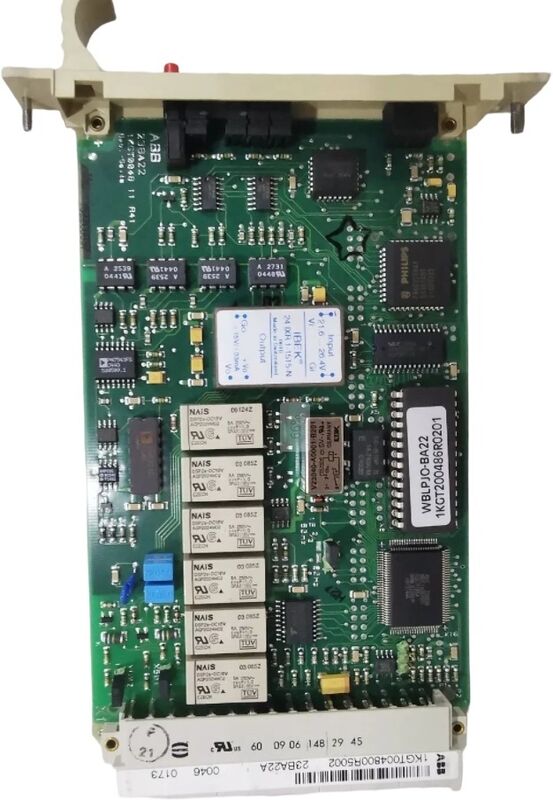

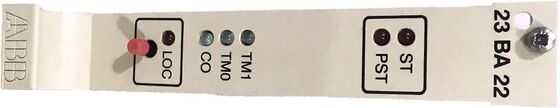

El panel del módulo de monitoreo de salida de comando de ABB (23BA22 1KGT004800R5002) es un componente sofisticado del sistema de control diseñado para aplicaciones de automatización industrial.

Este módulo de monitoreo de salida de comandos realiza funciones de validación críticas en los sistemas de control.la unidad de comunicación y el módulo de la placa de salida inician una secuencia de validación previa a la liberaciónLa comprobación (1 de n) se activa en el panel de control de salida de comando 23BA22,mientras que simultáneamente se mide la resistencia del relé interponente dentro del circuito de salida conmutado y se compara con los límites superiores e inferiores parametrizados. Cuando la resistencia medida cae dentro del rango definido, el comando del objeto se libera a través de la placa de salida binaria 23BA20.con monitoreo continuo de la duración del pulsoLa salida se desactiva mediante una indicación de respuesta o al expirar el temporizador en el 23BA22. Si alguna de las condiciones de prueba falla durante estas comprobaciones, el comando se cancela inmediatamente. En las aplicaciones estándar de estaciones RTU, una sola placa 23BA22 es suficiente para realizar la comprobación (1 de n).Para las configuraciones que incluyen múltiples tipos de relevos interpuestos con valores de resistencia diferentes, la placa 23BA22 puede soportar dos circuitos de control independientes, siempre que una fuente de voltaje aislada y separada suministra la tensión auxiliar de ensayo.
