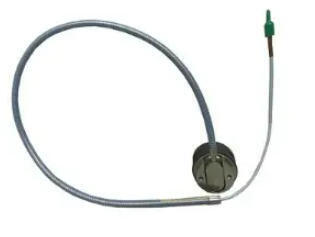

Sistema de transductor de proximidad Bently Nevada 330876-02-10-00-00 3300 XL de 50 mm

El Bently Nevada 3300 XL 50mm Proximity Transducer System incluye una sonda de 50 mm, cable de extensión y sensor Proximitor.Este sistema ofrece un rango lineal extendido de 27.9 mm (1100 mils), el más largo disponible en su línea de productos. Esto lo hace ideal para medir la expansión diferencial (DE) o la expansión del rotor (RX) en grandes turbinas de vapor.

El sistema 3300 XL de 50 mm mide la expansión diferencial utilizando dos sondas que monitorean una superficie de cuello o rampa.:

• Dos sondas pueden controlar el mismo lado de un collar para mediciones redundantes
• Las sondas se pueden colocar en lados opuestos de un collar para duplicar el rango total de medición

La configuración óptima de montaje depende del tamaño del objetivo y del rango de movimiento del rotor:

• Para los cuellos de tamaño suficiente con un movimiento inferior a 27,9 mm, las dos sondas situadas en el mismo lado proporcionan una capacidad de medición de respaldo.
• Para los rangos de movimiento comprendidos entre 28 mm y 56 mm, las sondas deberán montarse en lados opuestos del cuello.
