EA403 913-403-000-012 Sistema de medición de proximidad permite la medición sin contacto del desplazamiento relativo

EA403 913-403-000-012 El número y el número de los agentesEl sistema de medición de proximidad permite la medición sin contacto del desplazamiento relativo

Detalles del producto:

Información adicional:

Descripción:

El sistema está basado en un sensor sin contacto TQ403 y un acondicionador de señal IQS450, que en conjunto forman un sistema de medición de proximidad calibrado en el que cada componente es intercambiable.El sistema emite un voltaje o una corriente proporcional a la distancia entre la punta del transductor y el objetivo, como un eje de una máquina.

La parte activa del transductor es una bobina de alambre moldeada dentro de la punta del dispositivo, hecha de (poliamida-imida). El cuerpo del transductor está hecho de acero inoxidable.en todos los casos, sea metálico.

El cuerpo del transductor está disponible solo con hilo métrico. El TQ403 tiene un cable coaxial integral, terminado con un conector coaxial en miniatura de bloqueo automático.Se pueden ordenar varias longitudes de cable (integral y extensión).

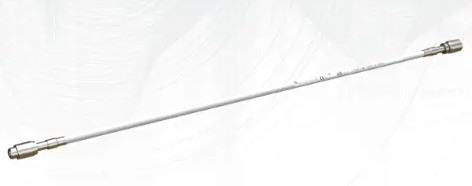

El transductor TQ403 se puede combinar con un solo cable de extensión EA403 para alargar eficazmente la parte frontal.Las cajas de unión y los protectores de interconexión están disponibles para la protección mecánica y ambiental de la conexión entre los cables integrales y de extensión..

Los sistemas de medición de proximidad basados en TQ4xx pueden ser alimentados por sistemas de monitoreo de maquinaria asociados, tales como módulos (tarjetas) o módulos, o por otra fuente de alimentación.

El acondicionador de señal IQS450 contiene un modulador/demodulador de alta frecuencia que suministra una señal de conducción al transductor.Esto genera el campo electromagnético necesario utilizado para medir la brechaEl circuito del acondicionador está hecho de componentes de alta calidad y está montado en una extrusión de aluminio.
