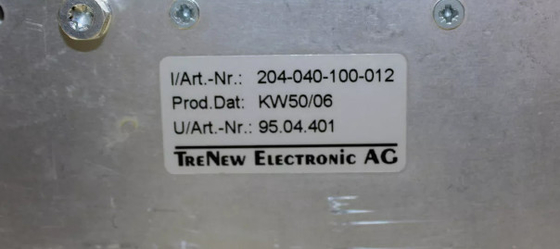

ABE040 204-040-100-012 Estante de sistema de 19 pulgadas con altura de 6U

Se aplicará el método de evaluación de la calidad de los productos.el sistema de soporte de 19" con una altura de 6U

Detalles del producto:

Descripción:

Un VM MPS se puede alojar en un bastidor de 19 pulgadas (84TE) con una altura de 6U (6HE), conocido comoel bastidor del sistema VM600. Existen dos tipos de este bastidor: el ABE040 y el ABE042. Estos son idénticos, excepto la posición de los soportes de montaje del bastidor.

Una ABE040 contiene una jaula de tarjetas delantera y una de tarjetas traseras.

El aspecto del panel delantero y del panel trasero del estante depende enteramente de los tipos de tarjetas instaladas en las dos jaulas de tarjetas.

La mayoría de las tarjetas instaladas en la parte trasera de un estante estándar de 19 pulgadas (ABE04x) utilizan un mecanismo de llave electrónica para ayudar a garantizar que la tarjeta esté instalada en la ranura correcta (por ejemplo,en la ranura directamente detrás de la tarjeta de procesamiento asociada en la parte delantera del estante)Esto incluye las tarjetas IOC4T, IOC8T e IRC4.

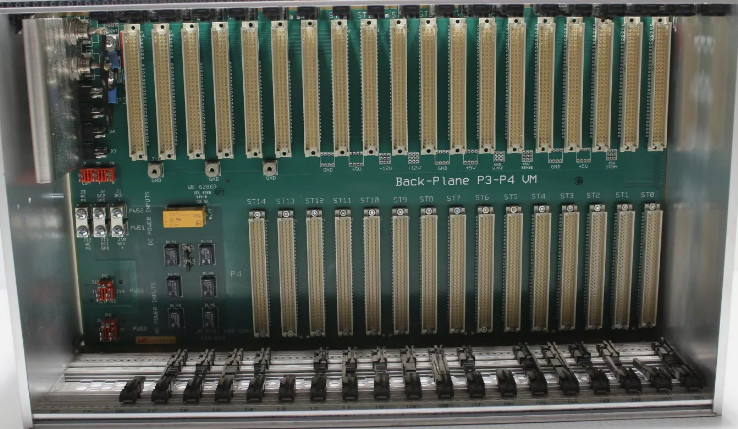

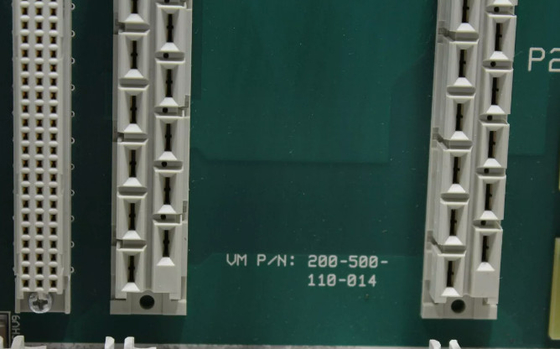

En los racks ABE04x, cada ranura del plano trasero tiene un código binario de 4 dígitos único y cableado

Las tarjetas que implementan este mecanismo de llave electrónica tienen un banco de microinterruptores quepuede usarse para asignar un número de ranura a la tarjeta.Este código se almacena en el registro de asignación del número de ranura (dirección) de la tarjeta (IOC4T, IOC8T o IRC4).

Cada tarjeta compara su número de ranura con el número de ranura codificado en el plano trasero del rack.

• Si los códigos son idénticos, el LED es verde.

• Si los códigos no son idénticos, el LED está en rojo.
