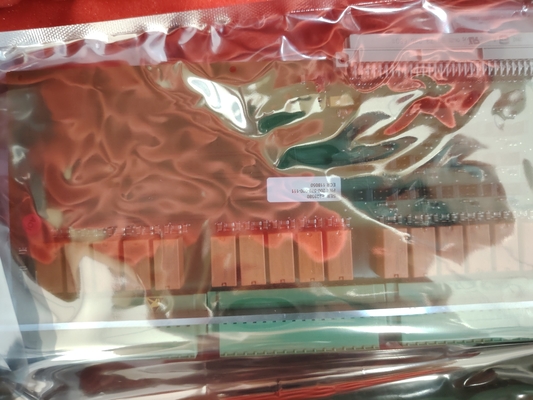

RLC16 200-570-101-013 Tarjeta de relé en stock Tarjeta del sistema ESD

RLC16 200-570-101-013: el número de personas que han sido sometidas a un procedimiento de detección.Tarjeta de relé en stock Tarjeta del sistema ESD

Detalles del producto:

Descripción:

El panel RLC16 tiene tres terminales de tornillo para cada uno de sus 16 relés.

El contacto del relé normalmente cerrado

El contacto del relé normalmente abierto

• COM ­ El contacto de retransmisión común.

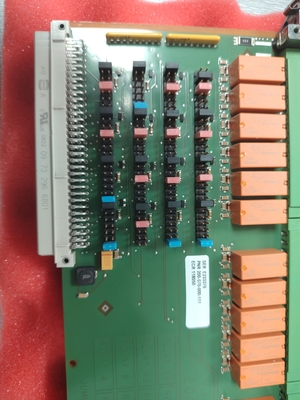

El comportamiento real de cada relé individual depende de los saltadores de la tarjeta RLC16, por ejemplo, un relé puede configurarse para estar normalmente energizado (NE) o normalmente desenergizado (NDE).

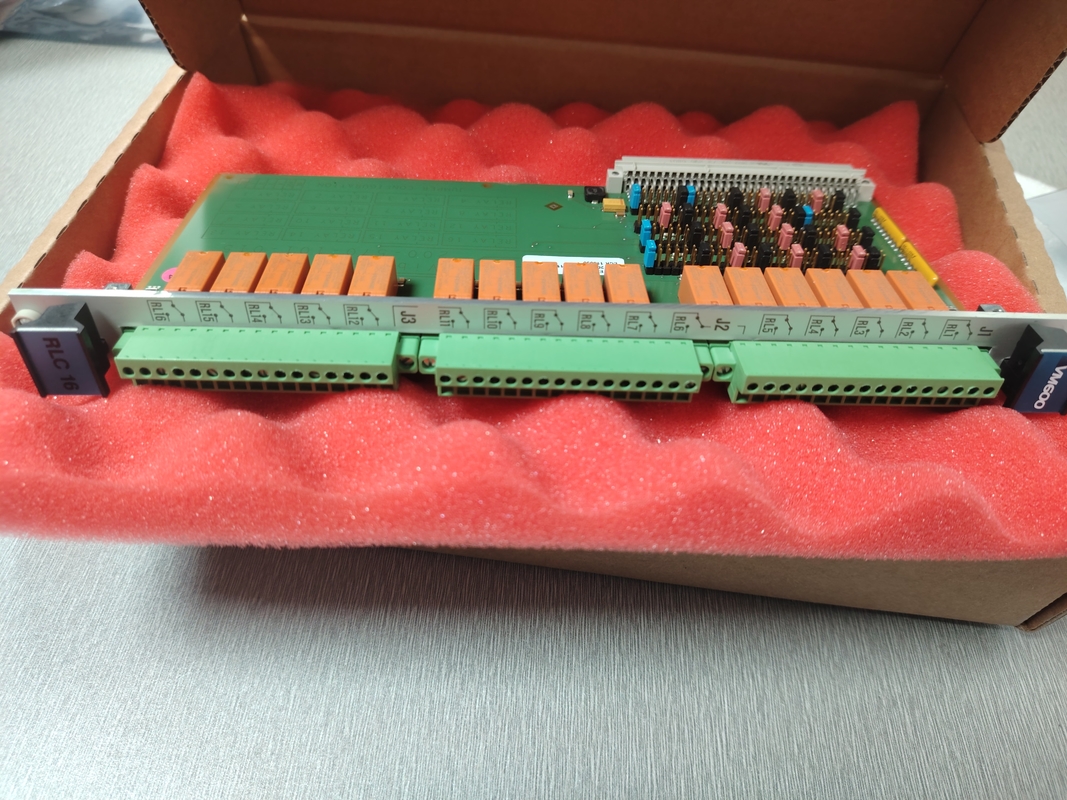

El panel RLC16 (parte trasera del bastidor) contiene tres tiras terminales, identificadas como J1, J2 y J3. Cada tira consta de un enchufe y un conector de apareamiento, que contiene 16 terminales de tornillo.Las terminales de tornillo pueden aceptar cables con una sección transversal de ≤ 1.5 mm2.

Cada toma y conector de acoplamiento puede estar equipado con un sistema de llave mecánica para evitar una conexión incorrecta.

El RLC16 se utiliza para complementar los relés (locales) a bordo de las tarjetas IOC4T e IOC8T. Los saltadores del RLC16 deben configurarse al mismo tiempo que se configuran estas tarjetas.

La tarjeta RLC16 no contiene ningún mecanismo de llave electrónica para evitar que se instale en la ranura equivocada de un rack de sistemas VM.Esto es porque el RLC16 no contiene ninguna inteligencia (es decir, no está programado con una configuración) y no funciona como un par de tarjetas (como el MPC4 / IOC4T o AMC8 / IOC8T).

Aunque las tarjetas RLC16 se pueden instalar en casi todas las ranuras de un estante,la ubicación real de una ranura de una tarjeta RLC16 en un sistema configurado está dictada por el bus del colector abierto (OC) y otros detalles de la configuración del sistema VM MPS.
