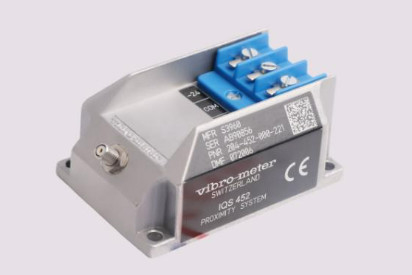

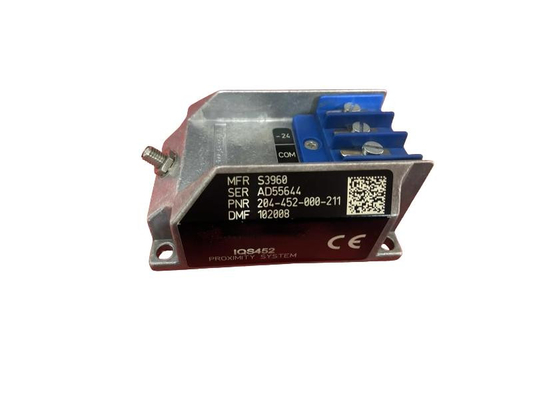

IQS452 204-452-000-211 Condicionador de señal del sistema de proximidad En stock

El número de unidades de control de la autoridad competente es el siguiente:Sistema de proximidadEl acondicionador de señal en stock

Detalles del producto:

Descripción:

Este sistema de proximidad permite la medición sin contacto del desplazamiento relativo de los elementos móviles de la máquina.El sistema está basado en un transductor TQ 422 o TQ 432 sin contacto y su acondicionador de señal IQS 452 correspondienteJuntos, estos forman un sistema de proximidad calibrado en el que cada componente es intercambiable.El sistema emite una tensión o corriente proporcional a la distancia entre la punta del transductor y el objetivo (e.g. eje de la máquina).

Tanto el TQ 422 como el TQ 432 están especialmente diseñados para aplicaciones de alta presión, con la punta del transductor resistente a presiones de hasta 100 bar.Esto los hace particularmente adecuados para medir el desplazamiento relativo o las vibraciones en bombas sumergidas y varios tipos de turbinas hidráulicas (e.g.Por ejemplo, Kaplan y Francis).

La parte activa del transductor es una bobina de alambre que está moldeada dentro de la punta del dispositivo, que está hecha de PEEK (polietheretherketone).El material objetivo debe, en todos los casos, sea metálico.

El acondicionador de señal IQS 452 contiene un modulador/demodulador de HF que suministra una señal de conducción al transductor, lo que genera el campo electromagnético necesario para medir la brecha.El circuito del acondicionador está hecho de componentes de alta calidad y está montado en una extrusión de aluminio.

El transductor TQ 422/432 puede combinarse con un solo cable de extensión EA 402.

El sistema de proximidad está alimentado por módulos de procesador asociados o una fuente de alimentación de rack.

Información sobre el pedido
