CMC16 200-530-025-014 Tarjeta de vigilancia de la condición en stock

CMC16 200-530-025-014 Tarjeta de control de estado en stock

Detalles del producto:

Descripción:

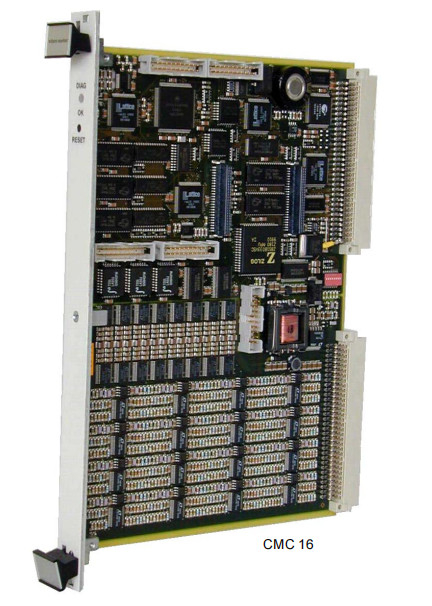

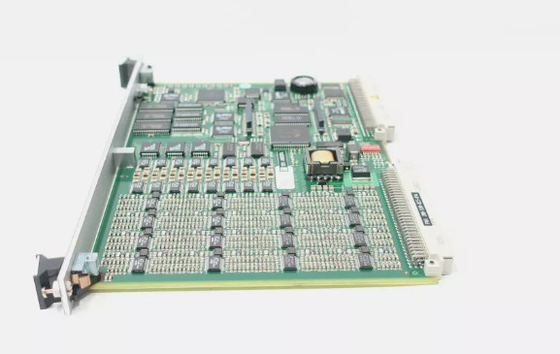

La tarjeta CMC 16 de vigilancia de la condición es el elemento central del sistema de vigilancia de la condición (CMS) de la serie VM.

Esta unidad inteligente de adquisición de datos (DAU) front-end se utiliza junto con el software VM CMS para adquirir,analizar y transmitir los resultados a un ordenador host mediante el módulo CPU M de la serie VM600 con controlador Ethernet o directamente mediante enlaces serie.

Las entradas son totalmente programables y pueden aceptar señales que representan velocidad, referencia de fase, vibración (aceleración, velocidad o desplazamiento), presión dinámica, rotor de la brecha de aire y perfil del polo,cualquier señal dinámica o cualquier señal cuasi-estáticaLas señales se pueden ingresar desde las tarjetas adyacentes de protección de la maquinaria (MPC 4) a través del bus de VM600 y del bus de tachón o externamente a través de los conectores de terminales de tornillo en el IOC 16T.Los módulos IOC 16T también permiten el acondicionamiento de la señal y la protección EMC y permiten que las entradas se dirijan al CMC 16, que incluye 16 filtros antialiasing programables y convertidores analógico a digital (ADC).conversión del dominio del tiempo al dominio de la frecuencia (Transformación de Fourier rápida), extracción de banda, conversión de unidades, control de límites y comunicación con el sistema anfitrión.

Las 10 salidas disponibles por canal pueden incluir RMS, pico, pico-pico, pico verdadero, valores de pico-pico verdadero, Gap, Smax o cualquier banda configurable basada en espectros adquiridos de forma síncrona o asíncrona.Aceleración (g), velocidad (en/sec, mm/sec) y desplazamiento (mil, micrones) de las señales se atienden y pueden convertirse para su visualización a cualquier estándar.,Por ejemplo, sólo si el cambio de valor excede un umbral predefinido.

El CMC 16 adquiere y procesa datos de alta resolución capturados a intervalos programados o en detección de alarma (formas de onda, espectros y órbitas).tipo de ventana, el modo de medición y el número de medias son totalmente configurables.También existe la capacidad de activar la captura extendida de datos basados en el tiempo durante varios minutos utilizando un "Modo Osciloscopio", ya que esto puede proporcionar datos valiosos., especialmente durante el arranque de la máquina.

Características

• 16 canales dinámicos configurables individualmente
• 16 filtros antialiasing y ADC paralelamente programables
• Los primeros 4 canales también configurables como entradas de tacho
• Los últimos 12 canales también configurables como valores de proceso
• Arquitectura del ME
• Muestreo sincrónico y asíncrono configurable
• FFT de alta resolución de 3200 líneas
• 10 salidas procesadas totalmente configurables por canal, que pueden ser bandas de frecuencia o salidas basadas en el dominio temporal.
• 6 alarmas configurables por salida procesada con bandas muertas de histeresis
• La explotación forestal basada en el calendario, en caso de alarma y excepción
• Almacenamiento de amortiguadores a bordo

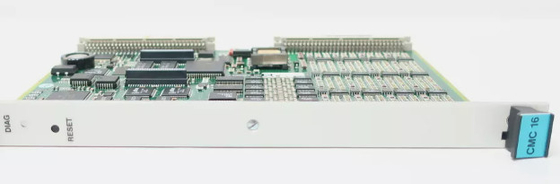

• Indicación del estado mediante un LED de 3 colores en el panel frontal
• Inserción / extracción en vivo de las tarjetas con configuración automática
• Opciones de comunicación Ethernet y RS-4851 en serie
