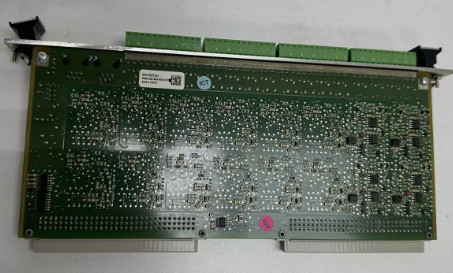

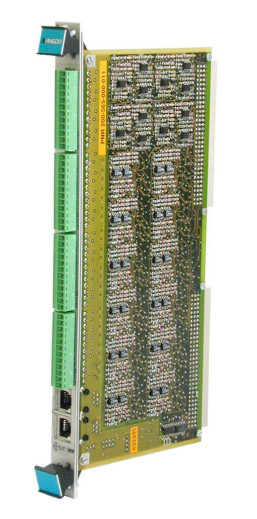

IOC16T 200-565-000-013 Tarjeta de entrada / salida en stock Tarjeta del sistema ESD

IOC16T 200-565-000-013 Tarjeta de entrada / salida en stock Tarjeta del sistema ESD

Detalles del producto:

Descripción:

La tarjeta de entrada / salida IOC 16T actúa como una interfaz de señal para la serie VM 600 CMC 16 (tarjeta de monitoreo de condición).Se instala en la parte trasera del rack ABE 04X y se conecta directamente al plano trasero del rack a través de dos conectores.

Cada IOC 16T está asociado a un CMC 16 específico y se monta directamente detrás de él en el bastidor.El IOC 16T contiene una cinta terminal para conectar los cables de transmisión procedentes de transductores y acondicionadoresSin embargo, si estas señales ya están disponibles a través de las líneas VM 600 backplane Raw Bus y Tacho Bus, entonces éstas pueden seleccionarse directamente sin necesidad de cableado adicional.

La tarjeta protege todas las entradas y salidas contra las interferencias electromagnéticas (EMI) y las oleadas de señal y también cumple con las normas EMC (compatibilidad electromagnética).

Las entradas de tacho, las señales de acelerómetros, velocímetros y sondas de proximidad, o cualquier señal dinámica o cuasi-estática están condicionadas por circuitos dedicados que realizan tareas tales como la conformación de pulsos,ajuste de nivelSe proporcionan microinterruptores para facilitar la selección del acondicionador y el método de acceso (es decir, terminales de tornillo o plano trasero).El IOC 16T también proporciona aislamiento de la planta y asegura la transmisión de los insumos al CMC 16.

Se admiten dos métodos de comunicación: conexión VMEbus a un módulo CPU M en la ranura 0 del rack VM 600 y posterior enlace Ethernet,o conexión serial RS-485 aislada directa a través de los conectores RJ proporcionados en el IOC 16T.

Características

• Tarjeta de interfaz de 16 canales para CMC 16 (Tarjeta de control de condiciones)
• Bandas de terminales de tornillo (48 terminales)
• Asegura la protección EMI para todas las entradas y salidas
• Proporciona el acondicionamiento de la señal para todas las entradas
• Los primeros 4 canales se pueden seleccionar como entradas taco o dinámicas (es decir, vibración)
• Los últimos 12 canales se pueden seleccionar como entradas dinámicas o de proceso
• El canal 16 puede seleccionarse como entrada de compensación dinámica, de proceso o de unión en frío para termopares
• Las entradas se pueden enrutar a través de VM 600 Raw Bus y Tacho Bus
• Opción de comunicación RS-485 en serie aislada a bordo
• Inserción / extracción de tarjetas en vivoInformación de pedido
