CPUM 209-595-067-121 Tarjeta de CPU en stock Tarjeta del sistema ESD

CPUM 209-595-067-121 Tarjeta de la CPU en stock Tarjeta del sistema ESD

Detalles del producto:

Descripción:

Pareja y estantes de tarjetas CPUM/IOCN El par de tarjetas CPUM/IOCN se utiliza con un estante del sistema ABE04x y una tarjeta CPUM puede utilizarse sola o con una tarjeta IOCN asociada como par de tarjetas,dependiendo de los requisitos de la aplicación/del sistema.

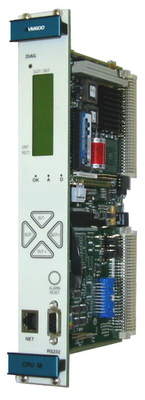

El CPUM es una tarjeta de doble ancho que ocupa dos ranuras de rack (posiciones de tarjetas) y el IOCN es una tarjeta de ancho único que ocupa una sola ranura.El CPUM se instala en la parte delantera del bastidor (lotes 0 y 1) y un NIOC asociado se instala en la parte trasera del bastidor en la ranura directamente detrás del CPUM (lot 0).Cada tarjeta se conecta directamente al plano trasero del bastidor mediante dos conectores.

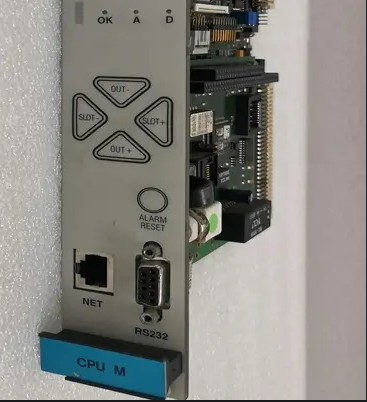

El panel frontal del CPUM cuenta con una pantalla LCD que muestra información para el propio CPUM y para las tarjetas de protección en un bastidor del sistema.Las teclas SLOT y OUT (salidas) en el panel frontal del CPUM se utilizan para seleccionar qué señal mostrar.

Como interfaz de comunicaciones de bus de campo para un sistema de monitoreo, the CPUM communicates with MPC4 and AMC8 cards via the VME bus and with XMx16/XIO16T card pairs via an Ethernet link in order to obtain measurement data and then share this information with third-party systems such as a DCS or PLC.

The CPUM supports features that can be used to limit the functionality of a system rack’s machinery protection system (MPS) that is available via the system Ethernet connections of a CPUM/IOCN card pair. Habilitar la seguridad del bastidor VM600 MPS (CPUM) ayuda a reducir la posibilidad de interferencia en la función de protección de la maquinaria del propio bastidor y en la maquinaria que se está monitoreando.La seguridad de los bastidores del CPUM facilita el cumplimiento por parte de los operadores de las normas internacionales de seguridad/infraestructura crítica.

El diseño modular y altamente versátil del CPUM significa que toda la configuración del rack del sistema VM, la visualización y la interfaz de comunicaciones se pueden realizar desde una sola tarjeta en un rack "en red".La tarjeta CPUM actúa como un controlador de rack y permite establecer un enlace Ethernet entre el rack y un equipo que ejecuta uno de los paquetes de software VM600 MPSx (MPS1 o MPS2).
