Sistema de medición de la proximidad

El número de unidades de producción de las que se trate será el siguiente:Sistema de medición de proximidad

Detalles del producto:

Información adicional:

Descripción:

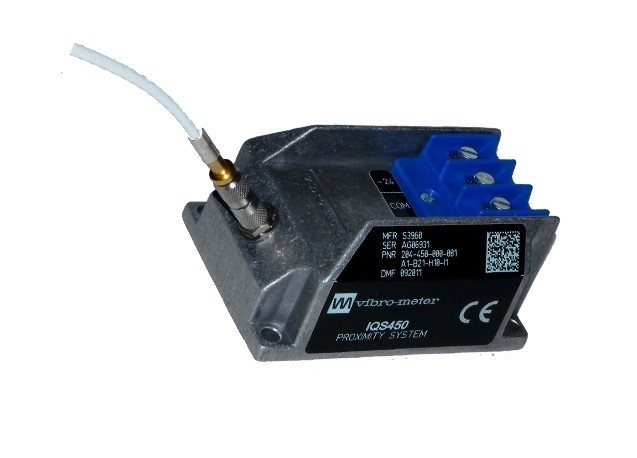

El sistema está basado en un sensor sin contacto TQ401 y un acondicionador de señal IQS450, que en conjunto forman un sistema de medición de proximidad calibrado en el que cada componente es intercambiable.El sistema emite un voltaje o corriente proporcional a la distancia entre la punta del transductor y el objetivo, como un eje de una máquina.

El acondicionador de señal IQS450 contiene un modulador/demodulador de alta frecuencia que suministra una señal de conducción al transductor.Esto genera el campo electromagnético necesario utilizado para medir la brechaEl circuito del acondicionador está hecho de componentes de alta calidad y está montado en una extrusión de aluminio.

Requisitos generales de entrada del transductor: Fuente de alimentación de alta frecuencia de un acondicionador de señal IQS450

Condicionador de señal IQS450:

Válvula de salida, configuración de 3 cables:

• Tensión en el GAP mínimo: -1,6 V

• Tensión máxima GAP: -17,6 V

• Rango dinámico: 16 V

• Impedancia de salida: 500 Ω

• Corriente de cortocircuito: 45 mA

Salida de corriente, configuración de dos cables:

• Corriente en el GAP mínimo: -15,5 mA

• Corriente a máximo GAP: -20,5 mA

• Rango dinámico: 5 mA

Capacidad de salida: 1 nF

Inductancia de salida: 100 μH
