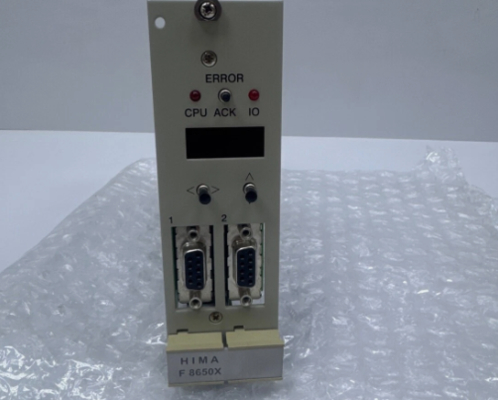

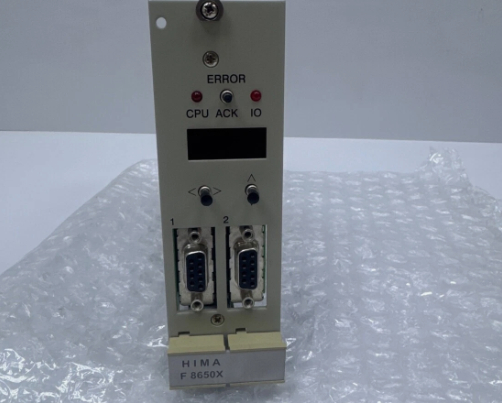

F8650X Módulo central de HIMA

F8650X Módulo central de HIMA

Detalles del producto:

Información adicional:

Descripción:

Aplicaciones con el módulo de comunicación F 8627X:
- conexión del módulo central a un PADT (ELOP II TCP)
- la conexión a otros socios de comunicación dentro de una red Ethernet (safeethernet,
Modbus TCP)
La comunicación se ejecuta desde el módulo central a través del bus del plano de fondo a la comunicación
módulo F 8627X y desde los puertos Ethernet del F 8627X a la red Ethernet y viceversa
- Sí, y al revés.
Características especiales del módulo central:
- Autoeducación: desde el sistema operativo BS41q/51q V7.0-8 (05.31)
¢ ELOP II TCP: desde el sistema operativo BS41q/51q V7.0-8 (05.31)
Información adicional sobre el número de estación de autobuses, ELOP II TCP, carga de los sistemas operativos y
programas de aplicación (autoeducación) et al. correspondientes al módulo central que encontrará en
la ficha de datos del F8627X, así como el manual del sistema operativo del H41q/H51q y el
Manual de seguridad del H41q/H51q.

Display de diagnóstico del módulo central
¢ Display alfanumérico de cuatro dígitos,
- dos LEDs para la visualización general de errores (CPU para los módulos centrales, IO para los probables)
módulos de entrada/salida),
- dos interruptores para solicitar información detallada sobre los errores,
¢ el botón ACK restablece la indicación de error;
En caso de fallo, el ACK se comporta como si se reiniciara el sistema.
Para obtener más información sobre la pantalla de diagnóstico y las listas de códigos de error, véase la documentación "Funciones del sistema operativo BS 41q/51q" (también en el CD ELOP II).
